 雙德CS15H倒吊桶式蒸汽疏水閥種類有：倒吊桶式疏水閥、倒吊桶式疏水閥、法蘭倒吊桶式疏水閥、內螺紋倒吊桶式疏水閥、CS45H倒吊桶式疏水閥、CS15H倒吊桶式疏水閥
產品型號：CS45H、CS15H、ER105F、ER110、ER116、ER120

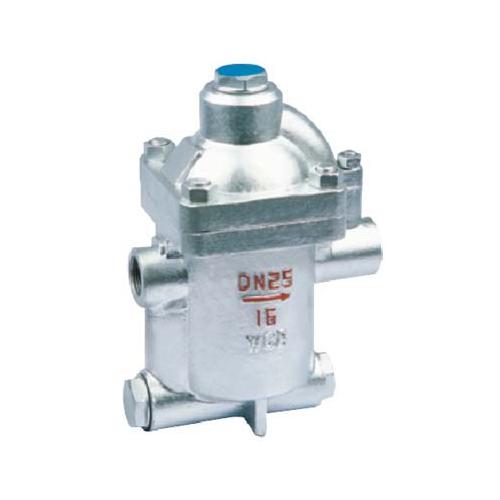

CS15H倒吊桶式蒸汽疏水閥產品簡介：
倒吊桶式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到最佳換熱效率。
CS15H倒吊桶式蒸汽疏水閥工作原理：
倒吊桶式疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
CS15H倒吊桶式蒸汽疏水閥產品特點：
1、倒吊桶式蒸汽疏水閥對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、倒吊桶式蒸汽疏水閥無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時鋼性碰撞，關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、倒吊桶式蒸汽疏水閥汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于水封狀態，有效阻止蒸汽泄漏。
5、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）。

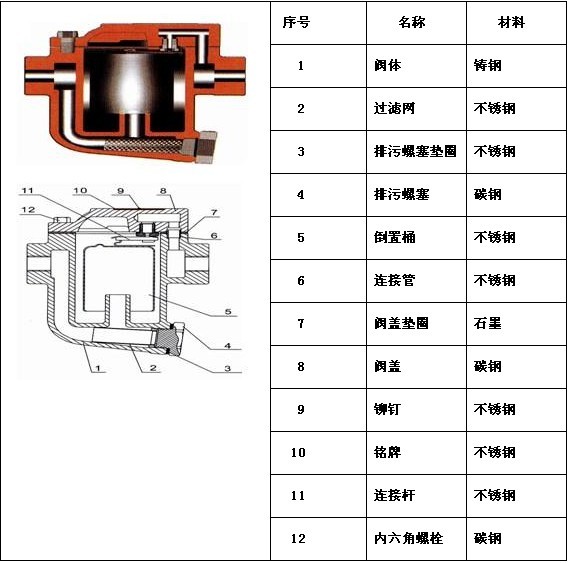

CS15H倒吊桶式蒸汽疏水閥系統組成圖表：

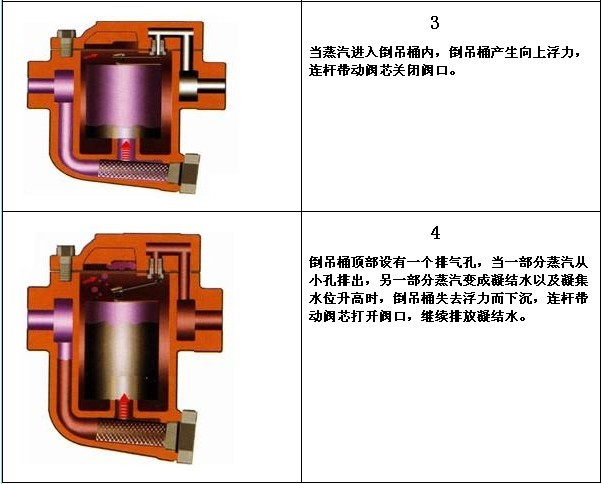

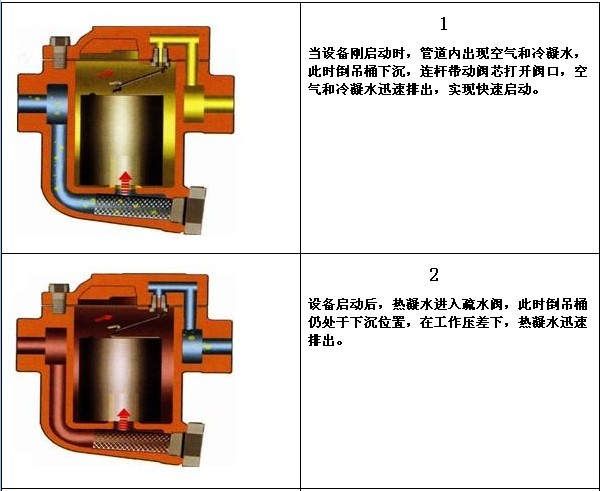

CS15H倒吊桶式蒸汽疏水閥工作原理、流程圖：

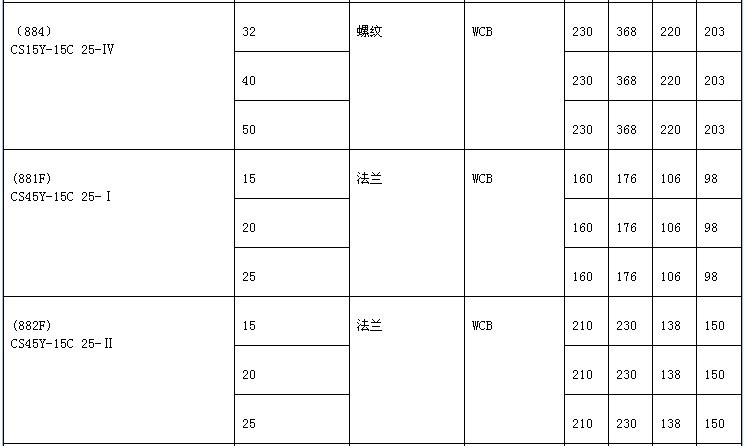

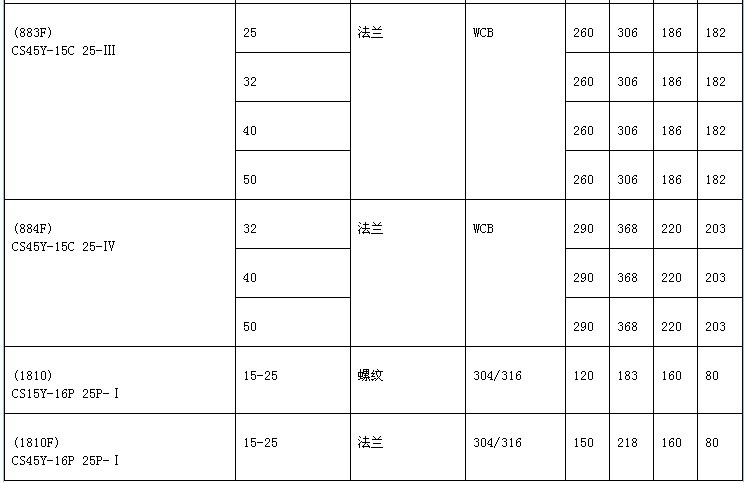

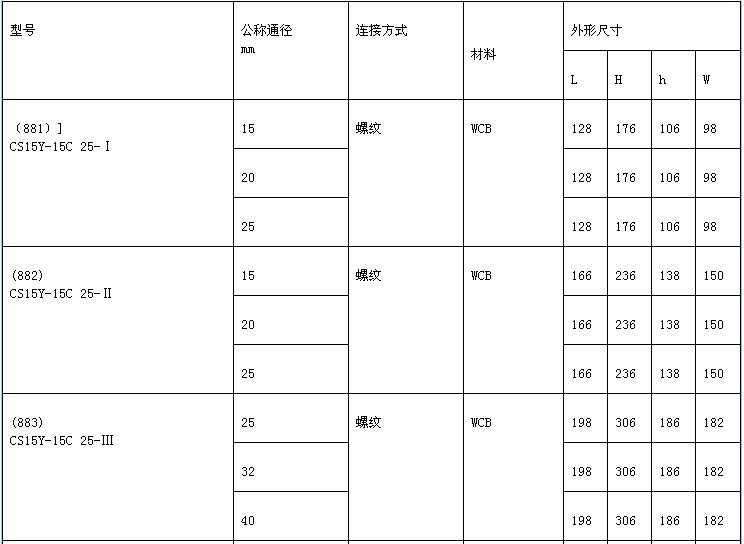

倒吊桶式疏水閥外形連接尺寸：
|
