 D43H手動硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。被廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
D43H手動硬密封蝶閥產品特點
1、采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
D43H手動硬密封蝶閥主要零件材料
|
名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼、鉻鉬釩鋼
|
|
閥板
|
碳鋼、不銹鋼、鉻鉬釩鋼
|
|
閥桿
|
2Cr13不銹鋼、鉻鉬釩鋼
|
|
密封圈
|
不銹鋼、聚四氟乙烯
|
|
填料
|
柔性石墨、聚四氟乙烯
|
D43H手動硬密封蝶閥主要技術參數
|
公稱通徑
|
DNmm
|
50-150
|
|
公稱壓力
|
PNMPa
|
1.0
|
1.6
|
2.5
|
|
試驗壓力PsMPa
|
強度試驗
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
|
|
氣密封試驗
|
0.5-0.7MPa
|
|
|
適用介質
|
水、油品、蒸氣、酸、減等
|
|
適用溫度
|
-40℃-570℃
|
D43H手動硬密封蝶閥執行標準
|
設計規范：
|
GB/T 12238
|
|
結構長度：
|
GB/T 12221
|
|
法蘭連接：
|
GB/T 9113
|
|
試驗與檢驗：
|
GB/T 13927
|
|
產品標識：
|
GB/T 12220
|

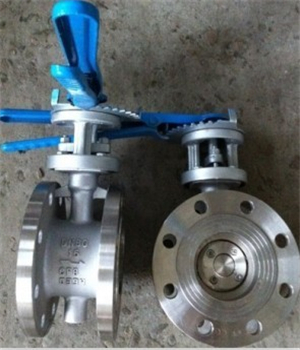

D43H手動硬密封蝶閥圖例

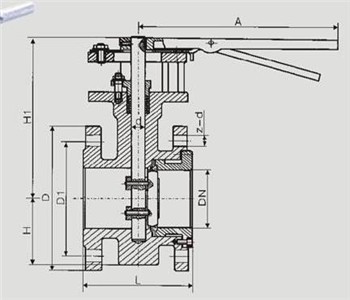

D43H手動硬密封蝶閥外形主要連接尺寸
|
通徑
|
主要尺寸
|
1.0-1.6MPa
|
2.5MPa
|
|
mm
|
lncb
|
L
|
H
|
H1
|
D
|
D1
|
A
|
Z-φd
|
D
|
D1
|
A
|
Z一φd
|
|
50
|
2
|
108
|
75
|
192
|
165
|
125
|
275
|
4-18
|
165
|
125
|
275
|
4-18
|
|
65
|
21/2
|
112
|
93
|
218
|
185
|
145
|
275
|
4-18
|
185
|
145
|
275
|
8-18
|
|
80
|
3
|
114
|
110
|
230
|
200
|
160
|
275
|
8-18
|
200
|
160
|
275
|
8-18
|
|
100
|
4
|
127
|
140
|
240
|
220
|
180
|
275
|
8-18
|
235
|
190
|
275
|
8-22
|
|
125
|
5
|
140
|
175
|
290
|
250
|
210
|
362
|
8-18
|
270
|
220
|
362
|
8-26
|
|
150
|
6
|
140
|
180
|
310
|
285
|
240
|
362
|
8-22
|
300
|
250
|
362
|
8-26
|
以上描述中，所有文字、數據、圖片均只適用于參考，具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
訂貨須知：
一、①D43H手動硬密封蝶閥產品名稱與型號D43H手動硬密封蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D43H手動硬密封蝶閥型號，請按D43H手動硬密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
