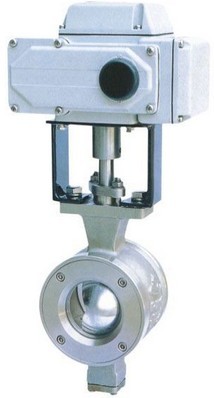

 電動V型球閥 VQ977H-16芯設計成帶有特殊形狀的V型缺口，具有精確的截流性和控制功能，適用于多種控制場合，結構緊湊，體積小，可平臥安裝等優點。適用于氣體、液體、顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適合含有纖維狀的懸濁液及固態顆粒狀工況。因此，本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統
電動V型球閥特點
1、VQ647F氣動調節球閥由V型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥使用壽命長，是一種真正的高效率控制閥門。
2、具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在大幅的變化范圍內提供精確的控制。
3、流量大：由于它的流線型外形以及滿直角回轉控制緣故，因而流量大，流通能力特別強，流通阻力小，可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5、最大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的優越密封性：V型閥采用可動金屬閥座，具有補償功能，并具有優越密封性能及超長的使用壽命。
7、超強的剪切能力：V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計、防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑，軸承無油潤滑，確保傳動軸不磨損。

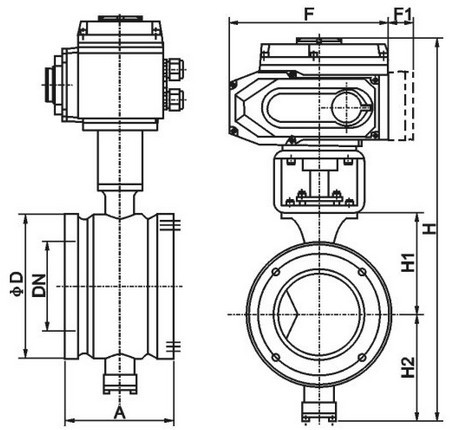

電動V型球閥結構圖
電動V型球閥主要連接尺寸
|
DN
|
A
|
H
|
B
|
C
|
T
|
Y
|
L
|
L
|
￠d
|
h
|
S
|
K
|
M
|
Z
|
扭矩
|
|
25
|
50
|
30
|
68
|
38
|
81
|
73
|
102
|
75
|
16
|
35
|
75
|
/
|
2-M10
|
5
|
32
|
|
32
|
60
|
35
|
76
|
45
|
86
|
78
|
100
|
75
|
16
|
35
|
75
|
/
|
2-M10
|
5
|
40
|
|
40
|
60
|
35
|
84
|
50
|
90
|
80
|
102
|
75
|
16
|
35
|
75
|
/
|
2-M10
|
5
|
76
|
|
50
|
75
|
43
|
100
|
62
|
93
|
90
|
104
|
75
|
16
|
35
|
75
|
/
|
2-M10
|
5
|
90
|
|
65
|
100
|
50
|
118
|
73
|
108
|
105
|
102
|
75
|
16
|
35
|
75
|
/
|
2-M10
|
5
|
100
|
|
80
|
100
|
57
|
132
|
90
|
123
|
118
|
110
|
75
|
20
|
35
|
90
|
28
|
4-M10
|
6
|
140
|
|
100
|
115
|
65
|
158
|
115
|
138
|
130
|
108
|
75
|
20
|
35
|
90
|
28
|
4-M10
|
6
|
150
|
|
125
|
129
|
78
|
184
|
134
|
148
|
145
|
110
|
80
|
25
|
40
|
90
|
28
|
4-M10
|
8
|
200
|
|
150
|
160
|
95
|
216
|
164
|
170
|
170
|
124
|
94
|
30
|
50
|
110
|
40
|
4-M12
|
8
|
300
|
|
200
|
200
|
120
|
268
|
206
|
200
|
201
|
124
|
94
|
30
|
50
|
110
|
40
|
4-M12
|
8
|
500
|
|
250
|
240
|
148
|
326
|
260
|
240
|
237
|
140
|
98
|
40
|
60
|
135
|
40
|
4-M16
|
12
|
800
|
訂貨須知：
一、①VQ977H-16電動V型球閥產品名稱與型號②VQ977H-16電動V型球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定VQ977H-16電動V型球閥型號，請按VQ977H-16電動V型球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
